TIG Welding Dry Type Transformer Foil Machine Winding Machine Making Transformer Core


Περιγραφήμηχανής περιέλιξης φύλλου μετασχηματιστή BRJ1200-2

Η μηχανή περιέλιξης φύλλου μετασχηματιστή χαμηλής τάσης BRJ1200-2 χρησιμοποιείται κυρίως για την περιέλιξη φύλλου χαλκού ή αλουμινίου με μέγιστο πλάτος 1200 mm.Η μηχανή περιέλιξης φύλλου μετασχηματιστή παρέχεται με κινητήρα περιέλιξης 15 kw για να οδηγεί την κεφαλή του μηχανήματος για τύλιγμα φύλλου.Η μονάδα συγκόλλησης TIG υιοθετείται στη μηχανή περιέλιξης φύλλου μετασχηματιστή για τη συγκόλληση φύλλου και ράβδου διαύλου μαζί.Με δύο αλουμινόχαρτους και δύο μονωτικού χαρτιού, το μηχάνημα περιέλιξης μεμβράνης μετασχηματιστή μπορεί να χειριστεί ένα ή δύο στρώματα φύλλου και ένα ή δύο στρώματα μονωτικού χαρτιού.Οι φωτοηλεκτρικοί αισθητήρες υιοθετούνται στη μηχανή περιέλιξης φύλλου μετασχηματιστή για να βεβαιωθείτε ότι η άκρη του φύλλου είναι τακτοποιημένη κατά την περιέλιξη.Το σύστημα ελέγχου της μηχανής περιέλιξης φύλλου μετασχηματιστή βασίζεται σε PLC, το οποίο μπορεί να ελέγξει με ακρίβεια τη μηχανή.Η διεπαφή οθόνης αφής καθιστά τις λειτουργίες εύκολες και εύχρηστες κατά τη λειτουργία της μηχανής περιέλιξης φύλλου μετασχηματιστή.


Κύρια εξαρτήματαμηχανής περιέλιξης φύλλου μετασχηματιστήBRJ1200-2

• Κύριο πλαίσιο,
• Μονάδα περιέλιξης,
• Αλουμινόχαρτο,
• Μηχανή μόνωσης,
• Τροφοδότης ταινίας άκρου πλήρωσης,
• Σύστημα καθαρισμού,
• Σύστημα κοπής,
• Σύστημα αφαίρεσης γρεζιών αλουμινίου,
• Σύστημα ευθυγράμμισης άκρων,
• μονάδα συγκόλλησης TIG,
• Ηλεκτρονικό σύστημα ελέγχου
• Πνευματικό σύστημα


Τεχνικές παράμετροιμηχανής περιέλιξης φύλλου μετασχηματιστή BRJ1200-2

Οι τυπικές τυπικές προδιαγραφές της μηχανής περιέλιξης φύλλου μετασχηματιστή BRJ1000-2 φαίνονται παρακάτω, ωστόσο αυτές μπορούν εύκολα να τροποποιηθούν όπως απαιτείται.

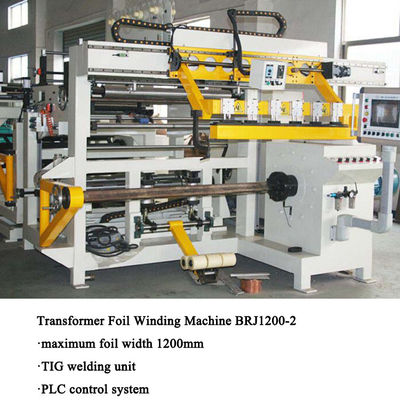

ΣΧΗΜΑ 1: Πλαϊνή όψη μηχανής περιέλιξης φύλλου μετασχηματιστή

Εικ. 2: Οπίσθια όψη της μηχανής περιέλιξης με φύλλο μετασχηματιστή BRJ1200-2
