Χυτή άνεμος μηχανή φύλλων αλουμινίου μετασχηματιστών ρητίνης όπως ζητείται

Μηχάνημα περιέλιξης με αλουμινόχαρτο μετασχηματιστή χυτευμένης ρητίνης εργοστασιακής άμεσης πώλησης

ρεεπιγραφήμηχανής περιέλιξης φύλλου μετασχηματιστή BRJ1000-2

Η μηχανή περιέλιξης φύλλου μετασχηματιστή BRJ1000-2 είναι ένας ειδικός εξοπλισμός για την περιέλιξη λωρίδας μεμβράνης χαλκού ή ταινίας φιλμ αλουμινίου, η οποία μπορεί να χρησιμοποιηθεί για την κατασκευή ξηρού πηνίου μετασχηματιστή και άλλων παρόμοιων προϊόντων.Αυτό το είδος μηχανής περιέλιξης φύλλου μετασχηματιστή μπορεί να χρησιμοποιηθεί για την περιέλιξη της λωρίδας φιλμ με μέγιστο πλάτος 1000 mm, το πάχος της λωρίδας μεμβράνης χαλκού είναι από 0,2 έως 2,0 mm και το πάχος της ταινίας φιλμ αλουμινίου είναι από 0,3 έως 3,0 mm.Η κύρια ισχύς περιέλιξης του είδους της μηχανής περιέλιξης φύλλου μετασχηματιστή είναι 15 KW, η οποία μπορεί να παρέχει αρκετή ροπή για να τυλίξει το φύλλο και το μονωτικό χαρτί μαζί.Με τη μονάδα συγκόλλησης TIG, η μηχανή περιέλιξης φύλλου μετασχηματιστή μπορεί να συγκολλήσει το φύλλο και τη ράβδο διαύλου μαζί.

Γρήγορες λεπτομέρειες της μηχανής περιέλιξης φύλλου μετασχηματιστή BRJ1000-2

1) Δύο decoilers αλουμινίου

2) Δύο μονωτικά decoilers

3) Τροφοδότης ταινίας άκρου πλήρωσης

4) Σύστημα καθαρισμού

5) Σύστημα αφαίρεσης γρεζιών αλουμινίου

6) Σύστημα μεμβράνης κοπής

7) Σύστημα ευθυγράμμισης άκρων

8) Μονάδα συγκόλλησης TIG

Τεχνικές παράμετροιμηχανής περιέλιξης φύλλου μετασχηματιστή BRJ1000-2

Οι τυπικές τυπικές προδιαγραφές της μηχανής περιέλιξης φύλλου μετασχηματιστή BRJ1000-2 φαίνονται παρακάτω, ωστόσο αυτές μπορούν εύκολα να τροποποιηθούν όπως απαιτείται.

• Μέγιστο πλάτος φύλλου 1000mm
• Αλουμινόχαρτο τύπου αλουμινόχαρτου ή φύλλο αλουμινίου
• Ρολό φύλλου εσωτερικής διαμέτρου 500mm (προαιρετικό)
• Ρολό φύλλου εξωτερικής διαμέτρου 1000mm (προαιρετικό)
• Αλουμινόχαρτο νούμερο 2 τεμ
• Μήκος αλουμινόχαρτου 1050mm
• Επέκταση εμβέλειας αλουμινόχαρτου 420 - 520 mm
• Μέγεθος άξονα περιέλιξης 80x80x1250mm
• Τρόπος κοπής ρολό
• Μονωτικό dereeler νούμερο 2 τεμ
• Μέγιστη εξωτερική διάμετρος μονωτικού χαρτιού 400mm
• Μονωτικό χαρτί εσωτερικής διαμέτρου 76mm
• Μόνωση dereeler μήκους 1050mm
• Φωτοηλεκτρική ανίχνευση ευθυγράμμισης άκρων
• Σύστημα ελέγχου PLC
• Οθόνη αφής HMI
• Μοτέρ περιέλιξης 15kw
• Μέγιστη ταχύτητα περιέλιξης 18 σ.α.λ

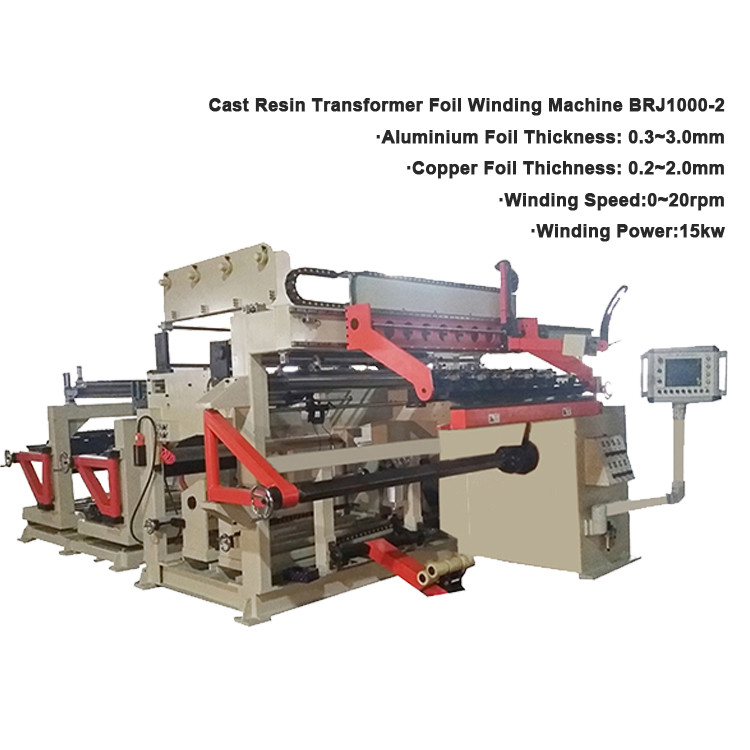

Σχήμα 1: Μπροστινή όψη μηχανής περιέλιξης φύλλου μετασχηματιστή BRJ1000-2

Εικ. 2: Οπίσθια όψη της μηχανής περιέλιξης με φύλλο μετασχηματιστή BRJ1000-2
