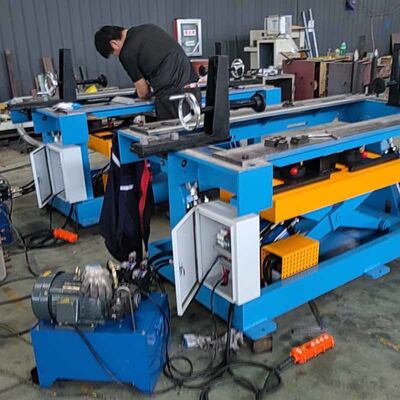

Τραπέζι στοίβασης πυρήνα υδραυλικού αμόρφου μετασχηματιστή ZPT-3T 90° περιστρεφόμενη πλατφόρμα συναρμολόγησης
Επισκόπηση του προϊόντος
Η πλατφόρμα στοιβάσματος και συναρμολόγησης αμορφών πυρήνων με υδραυλική κίνηση ZPT-3T είναι ένας επαγγελματικός προσαρμοσμένος σταθμός εργασίας που έχει σχεδιαστεί ειδικά για την παραγωγή μετασχηματιστών αμορφών κράματος.Σε αντίθεση με τα συνηθισμένα τραπέζια συναρμολόγησης πυρήνων στην αγορά, ο εξοπλισμός αυτός είναι πλήρως βελτιστοποιημένος για τη μοναδική διαδικασία συναρμολόγησης των αμορφών πλαισίων, υποστηρίζοντας την παραγωγή παρτίδων τόσο των αμορφών μετασχηματιστών τύπου βυθισμένου σε λάδι όσο και του ξηρού τύπου.Στην πραγματική παραγωγή, οι εργαζόμενοι μπορούν να τοποθετήσουν προετοιμασμένα περιτυλίγματα στην υδραυλική πλατφόρμα ανύψωσης και να ρυθμίσουν με ακρίβεια τον οριζόντιο άξονα.Συσκευή περιτύλιξηςΟ εξοπλισμένος με λειτουργίες ρύθμισης ύψους και περιστροφής 90°, ο σταθμός εργασίας προσαρμόζεται σε διάφορες στάσεις συναρμολόγησης.την αποτελεσματική επίλυση των προβλημάτων της δυσχερής λειτουργίαςΗ τεχνολογία αυτή έχει ως στόχο να βελτιώσει τη συνολική συνέπεια συναρμολόγησης των αμορφών μετασχηματιστών.
Βασικά χαρακτηριστικά και τεχνικά πλεονεκτήματα
-
Επαγγελματίας για την συναρμολόγηση αμορφών μετασχηματιστώνΗ πλατφόρμα έχει δομηθεί ειδικά για τα χαρακτηριστικά του άμορφου πυρήνα από κράμα και ταιριάζει τέλεια με τη λογική συναρμολόγησης των αμορφών πυρήνων πολλαπλών πλαισίων.Είναι καθολικά συμβατό με προϊόντα μετασχηματιστή τύπου βυθισμένου σε λάδι και ξηρού τύπου, που καλύπτει τις βασικές προδιαγραφές αμορφών μετασχηματιστών από 30KVA έως 2000KVA, με εξαιρετικά υψηλή σημασία για τη βιομηχανία.
-
Υδραυλική ανύψωση ακριβείας και σταθερή λειτουργίαΜε κινητήρα 2,2 kW και τυποποιημένο υδραυλικό σύστημα με εργασιακή πίεση 21MPa, ο εξοπλισμός παρέχει σταθερή δύναμη ανύψωσης.Με αποτελεσματική ροπή 300 mm και ομοιόμορφη ταχύτητα ανύψωσης 40 mm/s, διασφαλίζει ομαλή και απαλή ρύθμιση ύψους, αποφεύγοντας τη μετατόπιση ή γρατζουνιά του πυρήνα κατά τη διάρκεια της λειτουργίας.
-
Ευέλικτη ρύθμιση ύψους και γωνίαςΤο στάνταρ ύψος εργασίας είναι 850 mm, το οποίο μπορεί να ρυθμιστεί δυναμικά σύμφωνα με τις απαιτήσεις συναρμολόγησης.η πλατφόρμα επιτρέπει ευέλικτη εναλλαγή οριζόντιων και κάθετων γωνιών συναρμολόγησης, βοηθώντας τους εργαζόμενους να ολοκληρώσουν τις εργασίες εισαγωγής και τυλίγματος πυρήνα με τη πιο αποδοτική στάση εργασίας.
-
Δυνατότητα προσαρμογής σε βαρύ φορτίο και ευρύ μέγεθοςΜε ονομαστική χωρητικότητα φορτίου 3000KG, το τραπέζι αντέχει σταθερά βαριές αμορφικές συγκεντρώσεις πυρήνα χωρίς παραμόρφωση.360 ̇ 700 mm (λάθος) και 400 ̇ 900 mm (ύψος), ανταποκρίνονται στις διαφορετικές ανάγκες προσαρμογής της παραγωγής.
-
Διαρκής δομική διαμόρφωσηΜε την υιοθέτηση υψηλής ακρίβειας γραμμικής μεταφοράς οδηγού και ολοκληρωμένης δομής υδραυλικού σταθμού, ολόκληρη η μηχανή λειτουργεί με χαμηλή τριβή και υψηλή ακρίβεια θέσης.με στερεή και σταθερή δομή σώματος, κατάλληλο για μακροχρόνια συνεχή λειτουργία βιομηχανικού εργαστήρου.
Πλήρεις τεχνικές παραμέτρους
Οι ακόλουθες είναι οι τυποποιημένες τεχνικές προδιαγραφές της πλατφόρμας συναρμολόγησης πυρήνα αμορφών μετασχηματιστών ZPT-3T.Όλες οι διαμετρικές και λειτουργικές παραμέτρους μπορούν να προσαρμοστούν σύμφωνα με τις συνθήκες παραγωγής του πελάτη στο χώρο και τα πρότυπα προϊόντων μετασχηματιστή.
|
Τεχνικό στοιχείο
|
Δεδομένα προδιαγραφών
|
|
Μοντέλο μηχανής
|
Πλατφόρμα ZPT-3T Αμορφικού πυρήνα στοίβασης και συναρμολόγησης
|
|
Κανονικό ύψος εργασίας
|
850 χιλιοστά
|
|
Εφαρμόσιμο μέγεθος εργαστηρίου (L × W × H)
|
Διάκριση μεταξύ των διαφόρων τύπων καυσίμων
|
|
Δυνατότητα ανύψωσης
|
3000 κιλά
|
|
Σκλήρυνση πλατφόρμας ανύψωσης
|
300 χιλιοστά
|
|
Ταχύτητα ανύψωσης
|
40 mm/s
|
|
Συνολική ισχύς αντιστοίχισης
|
2.2KW
|
|
Συνολικό βάρος μηχανής
|
1500 κιλά
|
|
Εφαρμόσιμη χωρητικότητα μετασχηματιστή
|
30KVA ̇ 2000KVA
|
|
Μέγιστη γωνία περιστροφής
|
90°
|
|
Ονομαστική υδραυλική πίεση εργασίας
|
21MPa
|
|
Διαμόρφωση πυρήνα
|
Υδραυλικός σταθμός + γραμμικός οδηγός + σύστημα ελέγχου
|
|
Υπηρεσία προσαρμογής
|
Πλήρως εξατομικεύσιμο για μέγεθος και λειτουργία
|
Διαρθρωτική σύνθεση
Η πλατφόρμα συναρμολόγησης ZPT-3T υιοθετεί ολοκληρωμένο βιομηχανικό μοντελοποιημένο σχεδιασμό, με κάθε βασικό στοιχείο βελτιστοποιημένο για σενάρια συναρμολόγησης αμορφών πυρήνων:
-
Ενισχυμένο κύριο πλαίσιο: Υψηλής αντοχής συγκολλημένη χάλυβα δομή, αντι-δονήσεις και αντι-διαμόρφωση, εξασφαλίζοντας μακροχρόνια σταθερότητα σε βαρύ φορτίο.
-
Συστήματα υδραυλικών σταθμών πλήρους συνόλου: Παρέχει σταθερή δύναμη ανύψωσης και ρυθμιζόμενη πίεση, συνειδητοποιώντας ομαλή και ελεγχόμενη υδραυλική κίνηση.
-
Μηχανισμός γραμμικού καθοδήγησης ακρίβειαςΕγγυάται ακριβή θέση ανύψωσης, ομοιόμορφη πίεση και σταθερή ακρίβεια λειτουργίας.
-
Ανθρωποποιημένο πίνακα ελέγχου: Απλή και διαισθητική λογική λειτουργίας, βολική για ρύθμιση ύψους και αλλαγή γωνίας κατά τη διάρκεια συνεχούς εργασίας συναρμολόγησης.
Βιομηχανίες εφαρμογής
Αυτή η υδραυλική πλατφόρμα στοιβάσματος είναι αφιερωμένη στην ακριβή συναρμολόγηση μετασχηματιστών αμορφών κράματος.Χρησιμοποιείται ευρέως σε επαγγελματικά σενάρια παραγωγής και επεξεργασίας, όπως η κατασκευή αμορφών μετασχηματιστών, εργοστάσια ηλεκτρικού εξοπλισμού ισχύος, νέες εγκαταστάσεις υποστήριξης της διανομής ενέργειας ενέργειας και υψηλής απόδοσης εξοικονόμηση ενέργειας μετασχηματιστή παραγωγή παρτίδων.Είναι απαραίτητο ειδικό εξοπλισμό εργαλείων για τη βελτίωση της απόδοσης των άμορφων μετασχηματιστών και την αποτελεσματικότητα της συναρμολόγησης.
Γενικές ερωτήσεις
Ε1: Για ποιους τύπους μετασχηματιστών είναι κατάλληλη αυτή η πλατφόρμα;Α: Έχει αναπτυχθεί ειδικά για μετασχηματιστές αμορφών κράματος, προσαρμόζεται πλήρως σε μετασχηματιστές αμορφών τύπου βυθισμένων σε λάδι και ξηρού τύπου με εύρος ισχύος από 30KVA έως 2000KVA,που καλύπτει τα περισσότερα συμβατικά μοντέλα αγοράς.
Ε2: Είναι σταθερή η υδραυλική διαδικασία ανύψωσης κατά τη διάρκεια της συναρμολόγησης με βαρύ φορτίο;Α: Ναι. Με την τυποποιημένη υδραυλική πίεση 21MPa και τη γραμμική καθοδήγηση βοηθητικής τοποθέτησης, η διαδικασία ανύψωσης και περιστροφής είναι σταθερή και ομοιόμορφη, αποφεύγοντας αποτελεσματικά την κραδασμό του πυρήνα,βλάβη επιφάνειας κατά την συναρμολόγηση.
ΕΡ3: Μπορεί το εξοπλισμό να ρυθμιστεί σύμφωνα με τα εξατομικευμένα μεγέθη των εργαστηρίων;Α: Υποστηρίζουμε εξατομικευμένη μη-προτύπου προσαρμογή.ικανότητα φόρτωσης και δομικές παραμέτρους σύμφωνα με τις πραγματικές προδιαγραφές του μετασχηματιστή σας και τη διάταξη της γραμμής παραγωγής.
Έρευνα & Συνεργασία
Αν αναζητάτε ένα επαγγελματικό, σταθερό και υψηλής αποδοτικότηταςυδραυλική πλατφόρμα στοίβασης και συναρμολόγησης πυρήνα αμόρφου μετασχηματιστήΓια την αναβάθμιση της διαδικασίας παραγωγής των άμορφων μετασχηματιστών σας, το ZPT-3T είναι η βέλτιστη λύση.Επικοινωνήστε μαζί μας σήμερα για να πάρετε την τελευταία εργοστασιακή προσφορά και επαγγελματική λύση εξοπλισμού!
