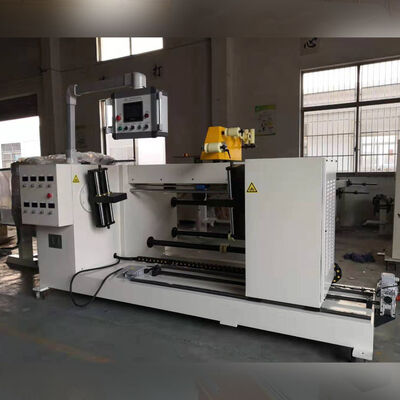

Αυτόματη μηχανή περιέλιξης οριζόντιας πηνίου ZPX1000 για την κατασκευή πηνίου αντιδραστήρα

Επισκόπηση προϊόντος

ΟΜηχανή αυτόματης περιέλιξης πηνίου ZPX1000είναι μια επαγγελματική μηχανή οριζόντιας περιέλιξης σχεδιασμένη για κατασκευήπηνία αντιδραστήρα και άλλα ηλεκτρικά επαγωγικά εξαρτήματα. Η μηχανή περιέλιξης πηνίου έχει αναπτυχθεί ειδικά για περιέλιξησύρμα χαλκού και σύρμα αλουμινίου, που περιλαμβάνει στρογγυλό σύρμα και επίπεδο σύρμα, απευθείας πάνω στον πυρήνα του σιδήρου με υψηλή ακρίβεια και απόδοση.Εξοπλισμένη με πλήρως αυτόματο σύστημα ελέγχου, δομή σύσφιξης διπλού τσοκ, οδηγό σύρματος με σερβομηχανισμό και σύστημα λειτουργίας PLC, η μηχανή περιέλιξης πηνίου αντιδραστήρα ZPX1000 εξασφαλίζει σταθερή απόδοση περιέλιξης, ακριβή τοποθέτηση σύρματος και σταθερή ποιότητα πηνίου.Αυτό το αυτόματο τύλιγμα πηνίου χρησιμοποιείται ευρέως από κατασκευαστές αντιδραστήρων και ηλεκτρικού εξοπλισμού που απαιτούν αξιόπιστο αυτοματισμό, ακριβή έλεγχο περιέλιξης και βελτιωμένη απόδοση παραγωγής.

Βασικά Χαρακτηριστικά και Πλεονεκτήματα

Πλήρως αυτόματο σύστημα περιέλιξης πηνίου αντιδραστήρα

Η αυτόματη μηχανή περιέλιξης πηνίου ZPX1000 υιοθετεί ένα προηγμένο σύστημα ελέγχου PLC με φιλική προς το χρήστη διεπαφή οθόνης αφής. Οι χειριστές μπορούν εύκολα να ορίσουν τις παραμέτρους περιέλιξης, να παρακολουθήσουν την κατάσταση παραγωγής και να ολοκληρώσουν τη διαδικασία περιέλιξης αποτελεσματικά.Η αυτόματη λειτουργία μειώνει τα χειροκίνητα σφάλματα και βελτιώνει τη συνοχή της παραγωγής.

Σύστημα οδηγού καλωδίων υψηλής ακρίβειας

Ο συρμάτινος οδηγός κινείται από έναν αποκλειστικό σερβοκινητήρα, παρέχοντας ακριβή έλεγχο της κίνησης κατά τη διαδικασία περιέλιξης. Η εξαιρετική απόκριση εκκίνησης και διακοπής εξασφαλίζει ακριβή διάταξη σύρματος και ομοιόμορφα στρώματα πηνίου.Το ελάχιστο βήμα διασποράς μπορεί να φτάσει0,01 χλστ, καθιστώντας τη μηχανή κατάλληλη για την κατασκευή πηνίων αντιδραστήρα υψηλής ακρίβειας.

Δομή κίνησης διπλού τσοκ

Το μηχάνημα είναι εξοπλισμένο με δύο τσοκ για την ασφαλή σύσφιξη του πυρήνα του σιδήρου. Τα δύο συστήματα κίνησης ελέγχονται από έναν ή δύο κινητήρες για να εξασφαλίζουν ισορροπημένη απόδοση ροπής και σταθερή περιστροφή του πυρήνα.Αυτός ο σχεδιασμός βελτιώνει την ακρίβεια της περιέλιξης και αποτρέπει τον ανομοιόμορφο σχηματισμό πηνίου κατά τη λειτουργία.

Ευρύ εύρος εφαρμογής καλωδίων

Η αυτόματη μηχανή περιέλιξης πηνίου ZPX1000 είναι κατάλληλη για περιέλιξη:

• Στρογγυλό χάλκινο σύρμα
• Στρογγυλό σύρμα αλουμινίου
• Επίπεδο χάλκινο σύρμα
• Επίπεδο σύρμα αλουμινίου

Μπορεί να επεξεργαστεί στρογγυλές διαμέτρους σύρματος απόΦ0,3mm έως Φ5,0mmκαι επίπεδα καλώδια μέχρι5×12 χιλιοστά, ικανοποιώντας διαφορετικές απαιτήσεις παραγωγής πηνίου αντιδραστήρα και μετασχηματιστή.

Υψηλή απόδοση και σταθερή απόδοση

Με μέγιστη ταχύτητα περιέλιξης από160 σ.α.λκαι μια ισχυρήΚινητήρας περιέλιξης 4,4 kW, το μηχάνημα παρέχει αποτελεσματική παραγωγή διατηρώντας παράλληλα σταθερή ποιότητα περιέλιξης.

Το αυτόματο σύστημα μέτρησης επιτρέπει στους χειριστές να προκαθορίζουν τις απαιτούμενες στροφές και να παρακολουθούν με ακρίβεια την πρόοδο της περιέλιξης.

Τεχνικές Προδιαγραφές

Οι παρακάτω προδιαγραφές αφορούν την τυπική διαμόρφωση τουZPX1000 Αυτόματη μηχανή περιέλιξης πηνίου αντιδραστήρα. Προσαρμοσμένες λύσεις είναι διαθέσιμες σύμφωνα με διαφορετικά σχέδια πηνίων και απαιτήσεις παραγωγής.

Εφαρμογές

Η μηχανή αυτόματης περιέλιξης πηνίου ZPX1000 χρησιμοποιείται ευρέως για την κατασκευή:

• Πηνία αντιδραστήρα
• Πηνία αντιδραστήρα ξηρού τύπου
• Ηλεκτρικά εξαρτήματα περιέλιξης
• Εξαρτήματα εξοπλισμού ισχύος

Είναι μια ιδανική λύση για κατασκευαστές ηλεκτρικών ειδών που απαιτούν αυτοματοποιημένη και υψηλής ακρίβειας παραγωγή περιέλιξης πηνίου.

Αρχή Εργασίας

Η μηχανή περιέλιξης πηνίου αντιδραστήρα ZPX1000 λειτουργεί στερεώνοντας τον πυρήνα σιδήρου μεταξύ δύο τσοκ και περιστρέφοντας τον πυρήνα μέσω του συστήματος μετάδοσης κίνησης. Κατά την περιστροφή, ο σερβοελεγχόμενος οδηγός καλωδίων τροφοδοτεί με ακρίβεια το σύρμα χαλκού ή αλουμινίου στον πυρήνα σύμφωνα με προκαθορισμένες παραμέτρους περιέλιξης.Το σύστημα ελέγχου PLC διαχειρίζεται την ταχύτητα περιέλιξης, την κίνηση του οδηγού καλωδίου, τη μέτρηση στροφών και τις διαδικασίες αυτόματης λειτουργίας. Αυτό εξασφαλίζει ομοιόμορφη διάταξη καλωδίων, ακριβείς διαστάσεις πηνίου και σταθερή ηλεκτρική απόδοση.

Γιατί να επιλέξετε αυτόματο μηχάνημα περιέλιξης πηνίου ZPX1000;

• Πλήρως αυτόματη λειτουργία ελεγχόμενη από PLC
• Σχεδιασμένο ειδικά για την παραγωγή πηνίου αντιδραστήρα
• Κατάλληλο για περιέλιξη σύρματος από χαλκό και αλουμίνιο
• Υποστηρίζει εφαρμογές στρογγυλού και επίπεδου σύρματος
• Σύστημα οδηγού σερβοσύρματος υψηλής ακρίβειας
• Η διπλή κίνηση τσοκ εξασφαλίζει σταθερή περιέλιξη
• Μέγιστη χωρητικότητα πηνίου έως 1000kg
• Λειτουργία οθόνης αφής για εύκολο έλεγχο
• Προσαρμόσιμο σύμφωνα με τις απαιτήσεις του πελάτη

FAQ

Ε1: Ποια προϊόντα μπορούν να κατασκευαστούν με τη μηχανή περιέλιξης πηνίου ZPX1000;

ΕΝΑ:Η μηχανή περιέλιξης πηνίου ZPX1000 χρησιμοποιείται κυρίως για την κατασκευή πηνίων αντιδραστήρων και άλλων παρόμοιων προϊόντων ηλεκτρικής περιέλιξης.

Ε2: Τι είδους σύρματα μπορεί να τυλίξει αυτό το μηχάνημα;

ΕΝΑ:Το μηχάνημα μπορεί να τυλίγει και χάλκινο σύρμα και σύρμα αλουμινίου, συμπεριλαμβανομένου στρογγυλού και επίπεδου σύρματος.

Ε3: Ποιο είναι το μέγιστο μέγεθος καλωδίου που υποστηρίζεται από αυτό το μηχάνημα;

ΕΝΑ:Μπορεί να επεξεργαστεί στρογγυλά σύρματα από Φ0,3mm έως Φ5,0mm και επίπεδα σύρματα έως 5×12mm.

Ε4: Είναι η διαδικασία περιέλιξης πλήρως αυτόματη;

ΕΝΑ:Ναί. Το μηχάνημα χρησιμοποιεί έλεγχο PLC, λειτουργία οθόνης αφής, αυτόματη μέτρηση και τοποθέτηση σερβοκατευθυνόμενου οδηγού καλωδίων.

Ε5: Μπορεί το μηχάνημα να προσαρμοστεί;

ΕΝΑ:Ναί. Το μηχάνημα μπορεί να προσαρμοστεί σύμφωνα με τις διαστάσεις του πηνίου, τις προδιαγραφές του καλωδίου, τις απαιτήσεις παραγωγής και τα πρότυπα τάσης.
