Στοίβαγμα και ανακλινόμενο Τραπέζι στοίβαξης πυρήνα Lap Core Amorphous CE

Τραπέζι στοίβαξης πυρήνα άμορφου μετασχηματιστή πυρήνα στοίβαξης και κλίσης

Περιγραφή πίνακα στοίβαξης πυρήνα μετασχηματιστή ZPT-3T

Το τραπέζι στοίβαξης πυρήνα μετασχηματιστή ZPT-3T προορίζεται για τη στοίβαξη πυρήνα περιτυλίγματος και αυτού του είδους ο πυρήνας περιτυλίγματος χρησιμοποιείται για την κατασκευή άμορφου μετασχηματιστή.Το τραπέζι στοίβαξης πυρήνα λειτουργεί εύκολα.Οι χειριστές πρέπει απλώς να βάλουν ένα πηνίο στο τραπέζι ανύψωσης, να κάνουν τον άξονα του πηνίου οριζόντιο και να εισάγουν κάθε πυρήνα σιδήρου πλαισίου στην εσωτερική οπή του πηνίου για να ολοκληρώσουν τους πτυσσόμενους πυρήνες σιδήρου, τις διαδικασίες περιτύλιξης, τοποθέτησης μονωτή και σύσφιξης κ.λπ. Το ύψος του πίνακα μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες.

Γρήγορες λεπτομέρειες του πίνακα στοίβαξης πυρήνα μετασχηματιστή ZPT-3T

1. Ύψος εργασίας 850mm
2. Υδραυλικός σταθμός
3. Γραμμικός οδηγός
4. Μέγιστη χωρητικότητα φόρτωσης 3000kg
5. Ισχύς κινητήρα 2,2 kw
6. Υδραυλική πίεση 21MPa

Κύριες παράμετροι του πίνακα στοίβαξης πυρήνα μετασχηματιστή

Οι τυπικές τυπικές προδιαγραφές του πίνακα στοίβαξης πυρήνα μετασχηματιστή ZPT-3T φαίνονται παρακάτω, ωστόσο, ο πίνακας στοίβαξης μπορεί επίσης να κατασκευαστεί όπως απαιτείται.

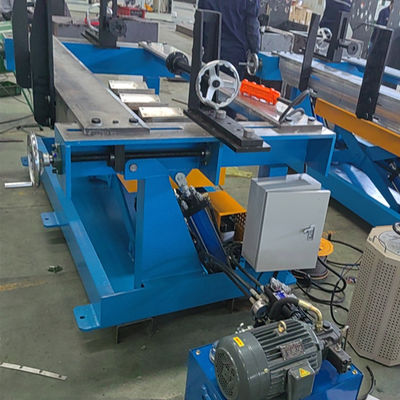

Εικ. 1: Πλήρης προβολή πίνακα στοίβαξης πυρήνα μετασχηματιστή ZPT-3T


Εικ. 2: Κλίση του πίνακα στοίβαξης πυρήνα μετασχηματιστή ZPT-3T
