Αυτόματο ζαρωμένο δεξαμενή πτερύγιο πετρελαίου μετασχηματιστών που διαμορφώνει τη μηχανή 4 πτερύγια/λ.

Τάξα ελαίου αυτοματοποιημένου μετασχηματιστήΣπασμένα πτερύγιασχηματισμόςμηχανή

Περιγραφή μηχανής σχηματισμού κυματοειδών πτερυγίων BWX1600-400

Η μηχανή κατασκευής κυματοειδών πτερυγίων αποτελείται από μονάδα σχηματισμού πτερυγίων, μονάδα συγκόλλησης πτερυγίων, αποσυρόμενο και ψυγείο ελαίου.Το κυματοειδές πτερύγιο σχηματισμού μηχανή είναι ειδικά σχεδιασμένο για την κάμψη της χαλυβουργικής πλάκας για να κάνει κυματοειδές πτερύγιοΗ μηχανή μπορεί να λυγίσει την πλάκα μεταξύ των πτερύγων ή στο τέλος της πλάκας, γεγονός που μπορεί να εξοικονομήσει χρόνο συναρμολόγησης και συγκόλλησης της κυματοειδούς δεξαμενής, ενώ εν τω μεταξύ μειώνει τον κίνδυνο διαρροής.

Κύρια συστατικά των κυματοειδών πτερυγίωνφόρμαμηχανή BWX1600-400

• Αποσυσκευαστής
• Μονάδα σχηματισμού πτερυγίων
• Μονάδα συγκόλλησης πτερυγίων
• Ψυγείο πετρελαίου

Κύριαπαραμέτρους κυματοειδούς πτερύγαςφόρμαμηχανή BWX1600-400:

1Διάμετρος της σπείρας ακατέργαστου χάλυβα: 300-1600 mm
2. πάχος χάλυβα 0,5 ~ 1,75 mm
3. ύψος πτερυγίου 100-400 mm
4. Απόσταση πτερύγων: 45-80mm
5. αποσύρτης: μηχανική επέκταση, χωρητικότητα 5 τόνων
6. υδραυλικό σταθμό, 35-30MPA
7Σύστημα ελέγχου PLC

8. ταχύτητα εργασίας: 3 ~ 4 πτερύγια/min

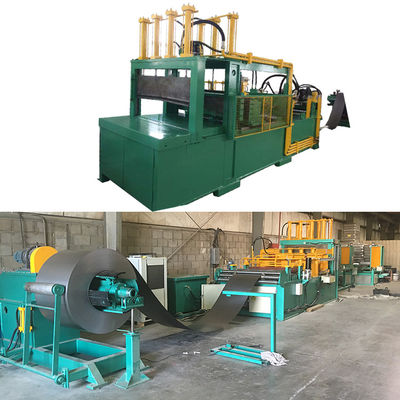

Σχήμα 1:Μονάδα σχηματισμού κυματισμένης μηχανής σχηματισμού πτερυγίων BWX1600-400

Σχήμα 2: Συσταματική μηχανή σχηματισμού κυματοειδών πτερυγίων BWX1600-400
